Karttalehtijako on karttojen painatusta varten luotu järjestelmä, joka käsittää karttalehtitunnukset, karttojen mittakaavat ja karttalehtien koot. Myös Maanmittauslaitoksen digitaalista aineistoa saa TM35-karttalehtijaon mukaisesti.
Tältä sivulta saat tietoa siitä, miten TM35-lehtijakoa luetaan ja mistä karttalehtijako on saatavilla.

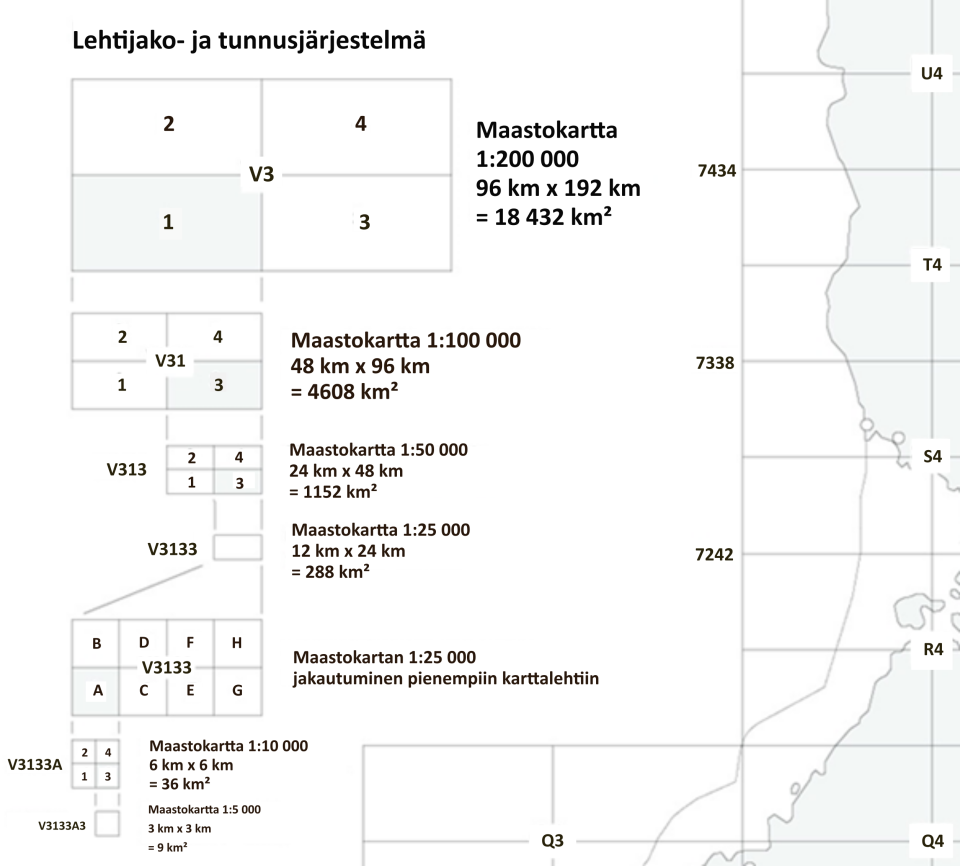

Lehtijako- ja tunnusjärjestelmä
TM35-karttalehtijako ilmenee seuraavista selityksistä.
Karttalehtien numerointi
| Mittakaava | Lehtitunnus | Ruudun jako |
|---|---|---|
| 1:200 000 | V3 | jaetaan 4 osaan 1–4 |
| 1:100 000 | V31 | jaetaan 4 osaan 1–4 |
| 1:50 000 | V313 | jaetaan 4 osaan 1–4 |
| 1:25 000 | V3133 | jaetaan 8 osaan A–H |
| 1:10 000 | V3133A | jaetaan 4 osaan 1–4 |
| 1:5 000 | V3133A3 | ei jaeta |
Tunnuskirjain (A-Ö; ei I ja O) kasvaa etelästä pohjoiseen ja numero (0–9) lännestä itään. Julkisen hallinnon suosituksen JHS197 liitteessä 9 on lisäksi suositus lehtien jakamisesta kahteen yhtä suureen osaan ja niiden tunnuksista L / R.
Laserkeilausaineisto 5 p lehtijako
Laserkeilausaineisto 5 p on jaettu vielä 1:5 000 (3x3 km) ruutuja pienempiin osiin eli 1x1 km ruutuihin. Aineistossa tiedoston nimen jatkeena on '_1' (esim. V3133A3_1) kuvan mukaisesti.
UTM5000-karttalehtijakoon ja laserkeilausaineistoon pääsee parhaiten käsiksi indeksin avulla ja valitsemalla vasemmasta yläkulmasta auki Karttatasot ja raksimalla avautuvasta näkymästä TM35-lehtijako päälle.
Karttalehtijako
| Mittakaava | Maastokoko | Pinta-ala | Kartan koko | Lukumäärä arvio koko Suomesta |
|---|---|---|---|---|
| 1:5 000 | 3x3 km2 | 9 km2 | 60x60 cm2 | n. 42 000 karttalehteä |
| 1:10 000 | 6x6 km2 | 36 km2 | 60x60 cm2 | n. 11 000 karttalehteä |
| 1:25 000 | 12x24 km2 | 288 km2 | 48x96 cm2 = B1 | n. 1 400 karttalehteä |
| 1:50 000 | 24x48 km2 | 1 152 km2 | 48x96 cm2 = B1 | n. 390 karttalehteä |
| 1:100 000 | 48x96 km2 | 4 608 km2 | 48x96 cm2 = B1 | n. 100 karttalehteä |
| 1:200 000 | 96x192 km2 | 18 432 km2 | 48x96 cm2 = B1 | n. 38 karttalehteä |
Lehtijako asemoitiin Suomen kartalle siten, että pääkaupunkiseutu kuvautuu pääosin karttalehdellä L413 HELSINKI. Vaakasuunnassa asemoinnin määritteli keskimeridiaani 27°E. Pystysuunnassa kartan alareunan koordinaatiksi valittiin 6:lla jaollinen 6 666 km.
Saatavuus
Karttalehtijako TM35 on saatavilla käyttöön seuraavista paikoista:
- PDF-tiedostona (katselu)
- Paikkatietoikkuna (katselu)
- Karttapaikan Lataa paikkatietoaineistoja -osiosta ladattavana tiedostona (lue tarkempi tuotekuvaus)
- Rajapintapalvelusta Karttakuvapalvelu (WMTS), vaatii sopimuskäyttöä
Jos haluat ostaa kartan omalla rajauksellasi, voit tehdä sen Karttapaikalla.
